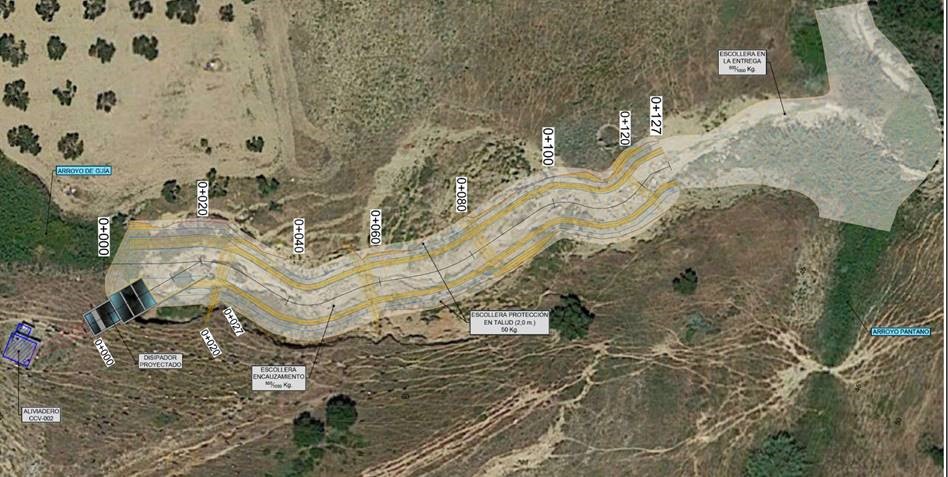

Adjudicación a Drainsal de una actuación de emergencia. El encauzamiento consta de una restauración de la sección del cauce del arroyo de Guía mediante sección trapecial de 6 m de ancho en la base y muros de escollera hasta una altura de 2.5 m. Su longitud es de 127 m y se extiende desde la sección de descarga actual del colector de alivio AAT hasta su confluencia en el cauce del arroyo del Pantano.
Respecto al perfil longitudinal del cauce, dado el importante desnivel de partida generado por la socavación del lecho producida, se propone su restauración alternando tramos de pendiente longitudinal uniforme del 1% con saltos hidráulicos escalonados de 2.5 y 3 m de altura.
Para adaptar la sección del encauzamiento al tramo inicial, marcado por la mayor profundidad de socavación del lecho, y al tramo final, donde dominan los deslizamientos e inestabilidades en las márgenes, se han definido dos secciones tipo con distintas pendientes en los mantos de escollera. La Sección tipo 1 tiene taludes en margen derecha e izquierda de 1V:1H y se desarrolla entre los primeros 23 m del encauzamiento y la Sección tipo 2, con pendientes 2V: 1H en ambas márgenes, se desarrolla en el resto del trazado.
Adicionalmente, en los tramos de inicio y final, se protege toda la sección con escollera para prevenir posibles erosiones.
Se ha evitado realizar excavaciones en el lecho salvo las necesarias para la colocación de las escolleras.
El tratamiento previsto en el lecho del encauzamiento consta de relleno con material drenante hasta la cota definida en el perfil longitudinal restaurado así como su protección con manto de 1 m de espesor de escollera de 500-1000 kg. La protección de los taludes de ambas márgenes se prevé también con muros de escollera de 500-1000 kg, debiendo tener al menos dos piezas y espesor de 1.5 m. Su cimentación deberá tener al menos un pie de 2.5 m y su trasdós se rellenará con material filtrante y un tubo dren de PVC de 250mm de diámetro. En los contactos entre terreno, material drenante y
escollera se coloca un Geotextil de 200gr/m2 a modo de filtro.
La altura de los muros se ha determinado en función de la altura que alcanza el caudal de diseño, que incluye la aportación de la cuenca natural para T=500 años, sobre la que se ha adoptado un resguardo de 1 m. Los sobre márgenes se protegerán con encachado de escollera de 50 kg.
La red de abastecimiento existente en C/Angostura se ve directamente afectada por las obras, al presentar un trazado en zona central de la calle junto con la escasa dimensión del vial, hacen necesaria su renovación.
La red actual consiste en única línea de abastecimiento FBC DN60, conectándose en ambos extremos a Calles San Patricio y Entre fuentes.
Se proyecta instalar para la red de abastecimiento un ramal PEAD 100 PN10 DN90, en sustitución de las tubería existente, con conexiones en C/ San Patricio y C/Entre fuentes, dotando ambas conexiones de las válvulasnecesarias para un correcto mantenimiento y explotación de la red.
La solución adoptada en la red de abastecimiento es aquella que asegura de forma económica el suministro de agua potable en los distintos puntos de suministro en C/Angostura, teniendo en cuenta futuras demandas, así como aprovechando la infraestructura ya existente en la medida de lo posible, y manteniendo las acometidas existentes.
Se diseña la red de forma mallada y posibilitando la sectorización de los dos ramales a ejecutar, permitiendo así un mayor control de la red, garantizando las condiciones de suministro.
Para la instalación de las redes de abastecimiento se utilizarán los elementos de unión y accesorios adecuados, cumpliendo siempre con la normativa técnico-sanitaria vigente, instrucciones técnicas de la ARE CIAR y listado de materiales autorizados por la ARE CIAR.
Con la finalidad de sectorizar la red se instalarán válvulas de aislamiento, tipo compuerta y/o mariposa según DN, sobre las conducciones de la red y ubicadas en determinados puntos a establecer. La sectorización de la red permite la anulación de tramos de red sin perjuicio del resto de abonados, es decir, frente a la aparición de una fuga es posible anular un tramo de red afectando a un número muy reducido de usuarios.
